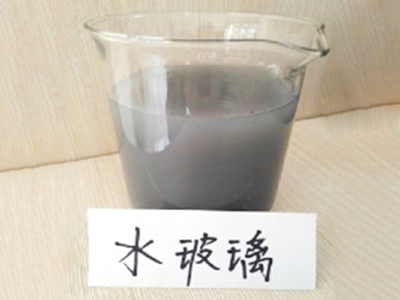

水玻璃的凝结固化

水玻璃在空气中的凝结固化与石灰的凝结固化非常相似，主要通过碳化和脱水结晶固结两个过程来实现。

随着碳化反应的进行，硅胶含量增加，接着自由水分蒸发和硅胶脱水成固体而凝结硬化，其特点是：

1．速度慢。由于空气中CO2浓度低，故碳化反应及整个凝结固化过程十分缓慢。

2．体积收缩。

3．强度低。

为加速水玻璃的凝结固化速度和提高强度，水玻璃使用时一般要求加入固化剂氟硅酸钠，分子式为Na2SiF6。

氟硅酸钠的掺量一般为12%～15%。掺量少，凝结固化慢，且强度低；掺量太多，则凝结硬化过快，不便施工操作，而且硬化后的早期强度虽高，但后期强度明显降低。因此，使用时应严格控制固化剂掺量，并根据气温、湿度、水玻璃的模数、密度在上述范围内适当调整。即：气温高、模数大、密度小时选下限，反之亦然。
